三星的两个新系列固态硬盘中，840 Pro继承了830的优良传统，各方面都几乎堪称完美，而定位主流市场的840系列因为第一次采用TLC NAND闪存而备受关注。这种闪存的可靠性和寿命指标都更低一些，从而引发了耐用性方面的担忧。那么，TLC闪存线固态硬盘的各方面表现又是如何？AnandTech近日对一块840 250GB进行了详细的评测。

　　OCZ其实曾经表达过对TLC NAND闪存的兴趣，但拥有自家工厂的三星显然走在了前列，想要的时候随时可以生产出来，OCZ就只能眼巴巴地等着了。

　　TLC的全称为“Triple Level Cell”，也就是三层单元，而目前在消费领域广泛使用的SLC、MLC则分别是Single Level Cell(单层单元)、Multi Level Cell(多层单元)。三者在物理上很相似，都有类似的晶体管组成，唯一的区别就是每个单元存储的数据比特(位)不一样，其中SLC只有一个，MLC是两个，TLC则是三个。

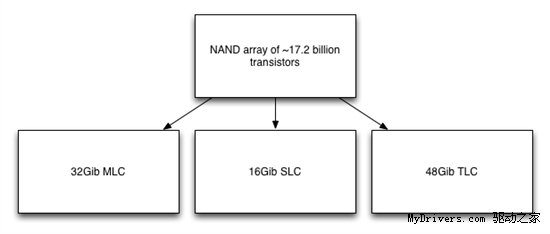

　　举例来说，同样是172亿个晶体管的原始NAND阵列，SLC闪存只能得到16Gb容量，MLC就能翻番到32Gb，TLC则可达48Gb。

　　这就造成了一个小小的问题，因为固态硬盘容量都是以2的倍数增加的，比如64GB、128GB、256GB这样一路走下来，TLC却是3的倍数。虽然制造一个48Gb的NAND Die没有任何技术问题，但是从市场营销和工程的角度来讲，2的倍数显然更“好”一些，TLC闪存也应该是32Gb才好，为此只要将内核的晶体管数量削减到115亿个就行了。当然了，32Gb不是3的整数倍，但因为需要额外预留一些冗余空间，这就不是问题了，比如128GB TLC固态硬盘的实际闪存容量约为137.4GB，差的那些就做冗余去了。

　　这样一来，同样容量的TLC闪存要比MLC闪存小一些，每块晶圆的切割数量就更多了，成本也自然就下来了。

　　根据OCZ提供的数据，每GB SLC的价格为3美元，MLC能降到0.9美元，TLC就只需0.6美元。
